В этой статье приведены иллюстрации нескольких нестандартных заказов выпрямителей, выполненных нашей компанией
Шкаф с регулируемыми блоками питания для гальваники
Изготовлен для нашего покупателя – предприятия в г. Казань. Шкаф содержите два источника питания с регулировкой напряжения и тока:
РБП-432-125( выходное напряжение регулируется в пределах от 0 до 450 В, выходной ток до 125 А);
РБП-М-1000-24( выходное напряжение 150..1000 В, ток нагрузки до 24 А)
Суммарная мощность источников питания составляет 72 кВт, коэффициент мощности cos фи = 0,99, КПД = 90%. Каждый блок питания обеспечивает гальваническую развязку от сети и качественное выходное напряжение – пульсации на выходе не превышают 1%.

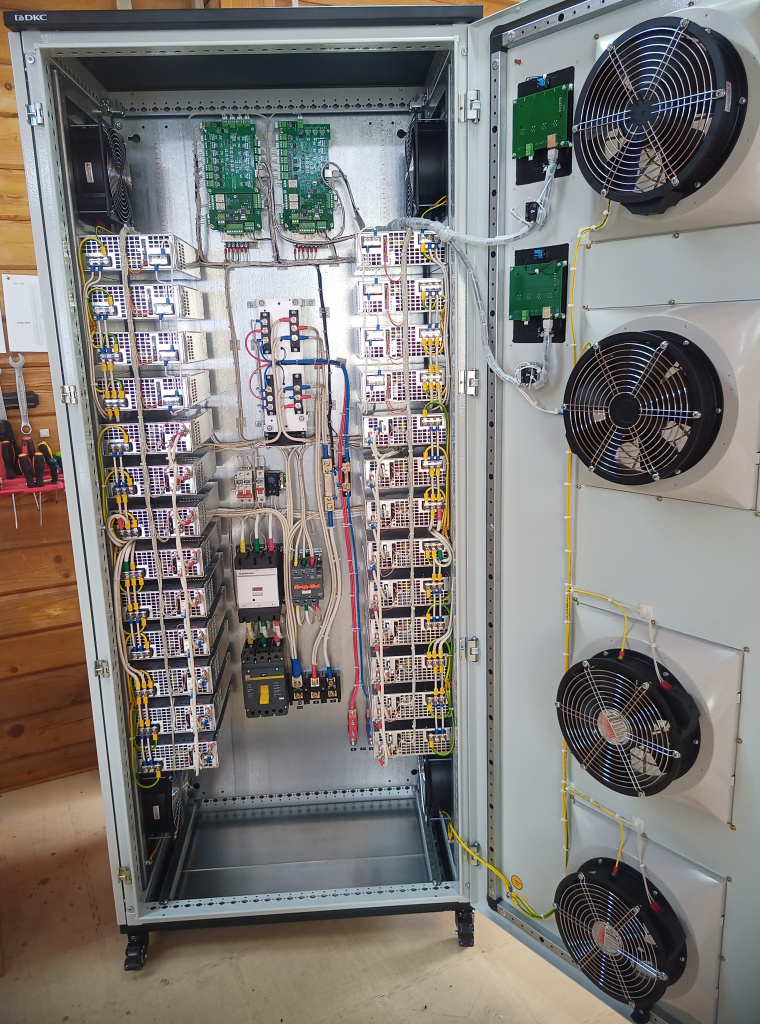

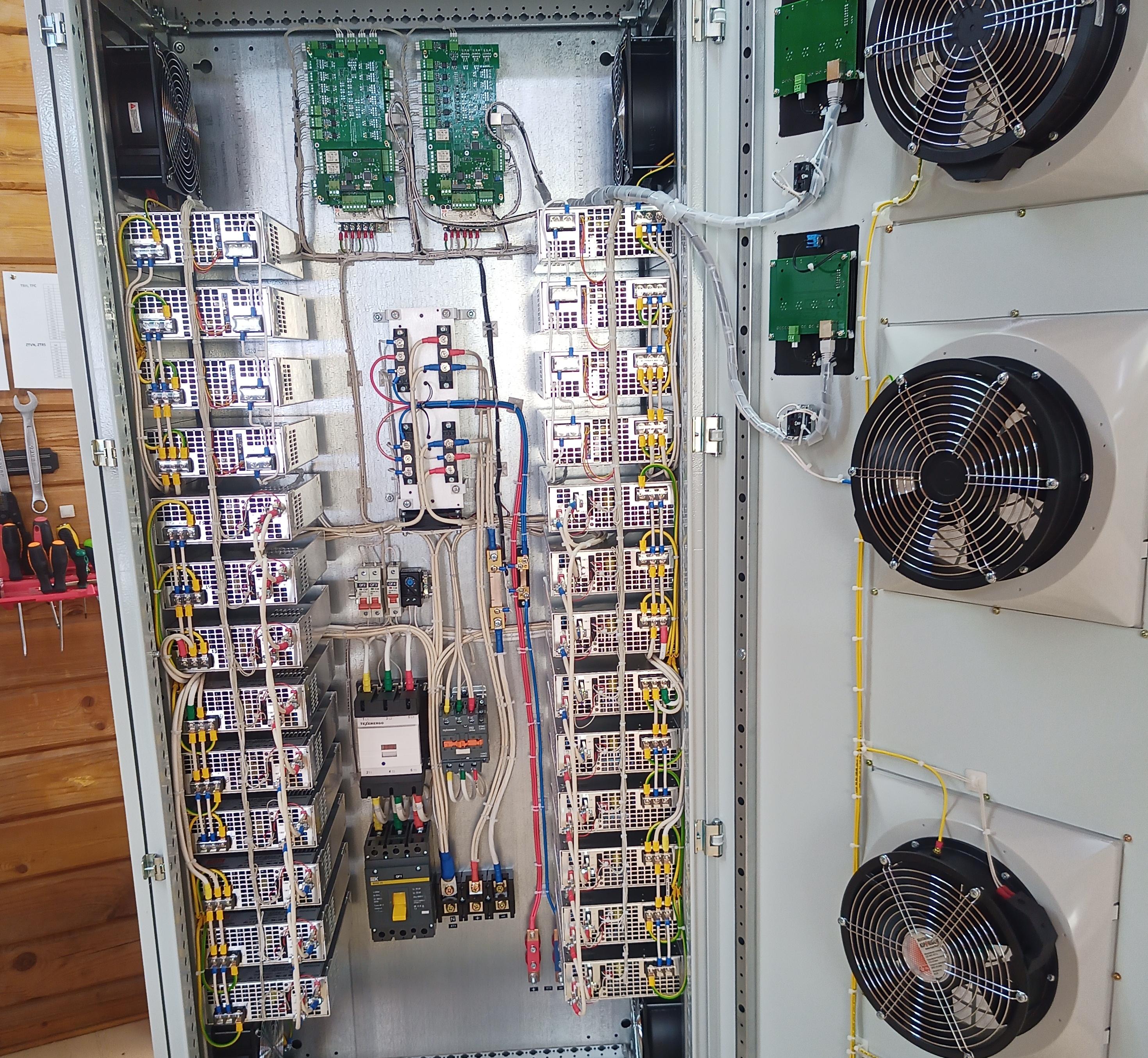

Изделие выполнено в виде напольного шкафа 1800х800х500 мм, на боковинах которого закреплены инверторные модули. Первый источник состоит из 18 инверторных модулей, второй – из 8, каждый из которых имеет мощность 3 кВт. Эти инверторные модули соединены по последовательно-параллельной схемы и их выходы объединены через диодные модули. Диодные модули так же дополнительно защищают источник питания от обратной ЭДС, возникающей при работе индуктивной нагрузки. Модульный принцип построения позволяет сохранить частичную работоспособность устройства при выходе из строя одного из модулей. Замена неисправного модуля возможна силами потребителя и не является сложной операцией.

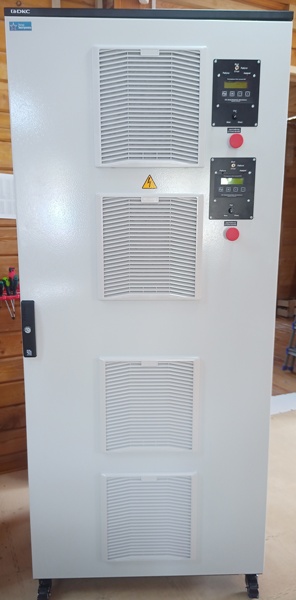

Рисунок 1 Шкаф с регулируемыми блоками питания РБП для гальваники с RS-485
Конкретно же в этом случае нагрузкой будут служить гальванические ванны, то есть шкаф предназначен для управления процессами химического нанесения покрытий.
Для вентиляции шкафа предусмотрены вентиляторы на боковинах и дверце: снизу для нагнетания свежего воздуха, сверху – для выпуска теплого воздуха из шкафа. Влючением вентилятора управляет термостат; рекомендуемая уставка термостата для включения вентиляторов – 35 градусов.
Степень защиты шкафа от воздействия окружающей среды – IP54, однако шкаф не предназначен для работы в агрессивной среде с содержанием паров кислот и щелочей.
Снизу шкафа смонтированы колеса, позволяющие передвигать шкаф по твердой поверхности.
На дверце шкафа установлены лицевые панели управления источников, на которых отображаются выходные напряжения и токи, а так же можно вводить уставки и производить программирование и ручную регулировку выходного напряжения и тока.
Каждый источник скомплектован платой RS-485, с помощью которой возможно включение шкафа в систему автоматизации, диспетчеризация с ПК по протоколу RS-485.
Реверсивный регулируемый импульсный источник питания РБП-Р-24-375
Предназначен для управления постоянным напряжением и током в нагрузке, а так же изменения полярности напряжения. Конкретно этот источник питания способен регулировать напряжение в пределах от 0 до 24 В с максимальным током до 375 А. Устройство способно работать как в режиме стабилизации напряжения с ограничением тока, так и наоборот.
Такие источники могут применяться, например, на обьектах водоподготовки, для управления электролизерами.

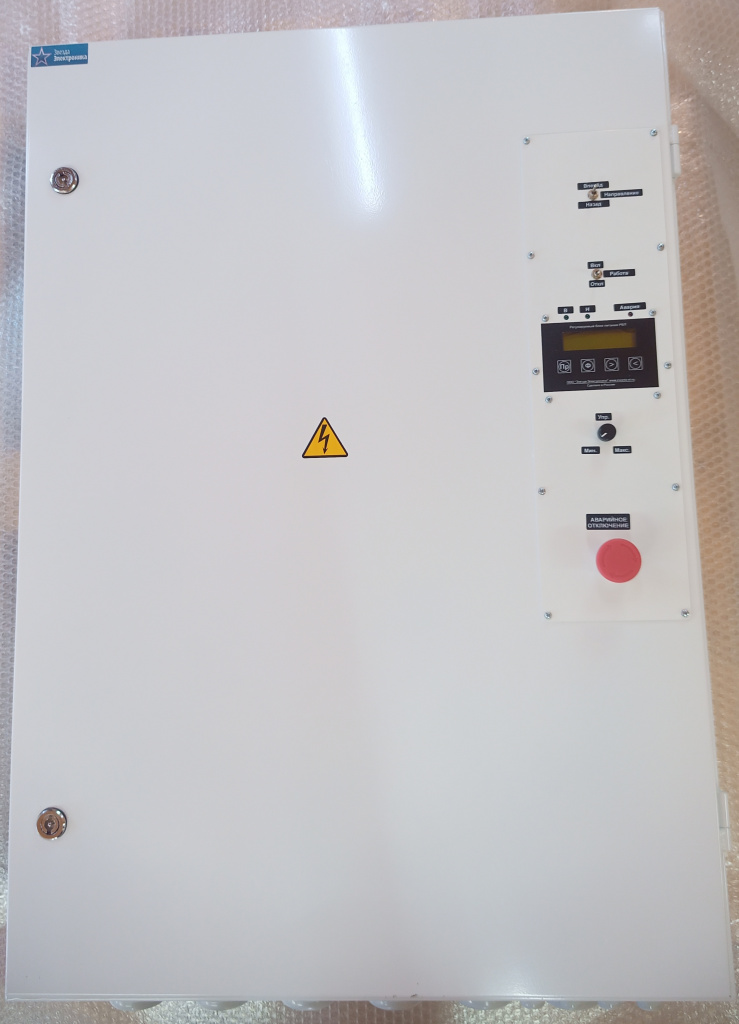

Рисунок 2 Импульсный источник питания с реверсом и регулировкой РБП-Р-24-375
Конструктивно изделие представляет собой навесной шкаф. В левой нижней части расположены инверторные модули, выходы которых соединяются в параллель через диоды, которые размещены на алюминиевом радиаторе охлаждения. Здесь же, на охладителе, размещены два тиристорных модуля, соединенных по мостовой схеме, с помощью которых производится реверсирование. При одном направлении тока отпираются одни верхний и нижний тиристор в разных плечах моста, а при смене направления – другие, соответственно, происходит смена управления тиристорами.
Для измерения тока служит шунт со стандартным выходом 75 мВ, расположен в верхней правой части шкафа. Фазы сетевого напряжения подключаются на свободные зажимы автоматического выключателя QF1, нулевой проводник – к свободной клемме XT1.
На правой стороне шкафа расположены платы управления, обеспечивающие:
- прием сигнала задания аналоговым сигналом дистанционно или местное с панели шкафа;
- формирование управляющего сигнала инверторными модулями;
- управление тиристорами для реверсирования выхода;
- измерение выходного напряжения и тока;
- контроль температуры радиатора охлаждения, недопущения его перегрева.
Защита от тока короткого замыкания и перегрузки реализуется внутри инверторных модулей.
Дополнительно конкретно в этом заказе установлена плата аналогового вывода, которая выдает сигнал 0..10 В, пропорциональный напряжению и току в нагрузке. При необходимости можно установить плату RS-485 с с протоколом Modbus RTU для управления и считывания данных в цифровом коде от внешнего программируемого логического контроллера.
На дверце шкафа расположены дисплей и органы управления: переменный резистор, тумблер ”Работа” и ”Направление”. На дисплее отображаются величина напряжения, тока, сигнала задания, температура радиатора. С помощью кнопочной панели потребитель может внести свои настройки: вид задающего сигнала, способ управления – местно тумблерами или дистанционно, максимальные пределы по току и напряжению.
Для предотвращения перегрева в шкафу установлены вентиляторы – два для притока свежего воздуха и два для вытяжки. Вентиляторы и платы получают питание от блока питания 12 В, размещенного под платой.
Кнопка-грибок аварийного останова позволяет отключить выходное напряжение в любом режиме работы независимо от настроек и способа управления.
Тиристорный выпрямитель со сглаживающим LC-фильтром
В качестве примера приведем выпрямитель ТВН-3-LC-460-А-630 с внешним дросселем, поставлены в количестве 2 шт одному из заказчиком на Дальнем Востоке.

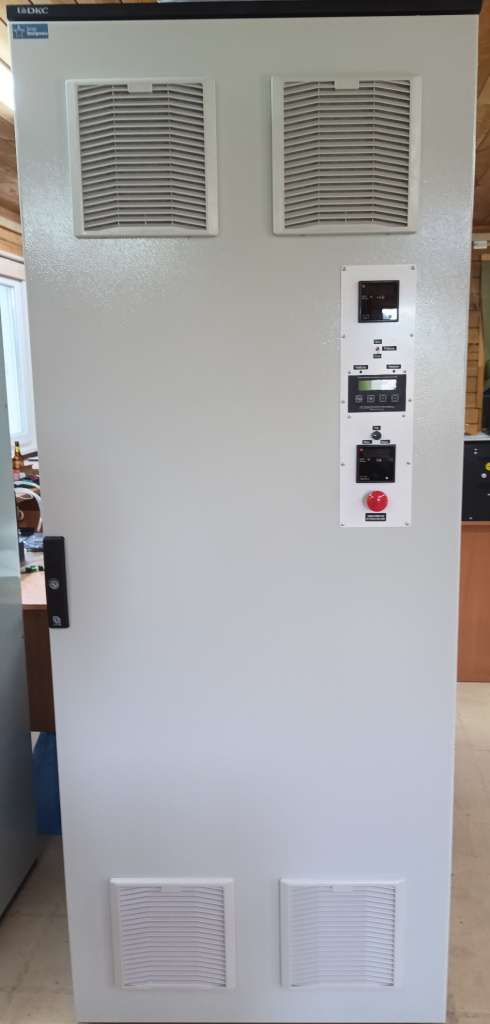

Рисунок 3 Трехфазный регулируемый выпрямитель ТВН-3-LC-460-А-630 с внешним дросселем
Шкаф по согласованию выбран в размере 1800х800х600 мм, напольное исполнение, производитель шкафа - DKC. Предполагается эксплуатация в неотапливаемом помещении, поэтому предусмотрена установка обогревателей в нижней части шкафа для предотвращения выпадения конденсата при низких температурах окружающей среды.
Вентиляторы, установленные на дверце, имеют сменные пылезащитные фильтры и обеспечивают степень защиты корпуса IP54.
Вентиляторы и обогреватели управляются от сдвоенного термостата.
Дополнительно по запросу покупателя на лицевой дверце шкафа установлены поверенные цифровой вольтметр и амперметр.
Вводной автомат – ВА88-40 Master 500 А, силовая разводка выполнена алюминиевой шиной 40х6 мм. На выходных шинах установлены датчики тока на основе эффекта Холла и дополнительно шунт для снятия сигнала 75 мВ для цифрового амперметра.
Тиристорные модули размещены на алюминиевом охладителе, обдуваемом высокоскоростными вентиляторами. Батарея электролитических конденсаторов состоит из 12 штук, каждый по 6800 мкф каждый. Для емкостей так же предусмотрен обдув, но на рисунке это не очень видно, так как вентиляторы скрыты шиной.
Ввод силовых кабелей – снизу. Потребителю необходимо подключить силовой кабель для вводного автоматического выключателя, нагрузки и сглаживающего дросселя.
В верхней части размещено управляющее оборудование – платы, блок питания, однополюсные автоматы защиты, клеммная колодка для подключения внешнего пульта.
Полный комплект поставки выглядит так:
- шкаф с выпрямителем;
- пульт управления с соединительным кабелем;
- комплект ЗИП – тиристоры, платы, блок питания, вентиляторы, электролитические конденсаторы.
Управляемый тиристорный выпрямитель ТВ-3-LC со сглаживающим LC-фильтром может служить очень мощным источником регулируемого DC напряжения; в пределе максимальная мощность нагрузки близка к 300 кВт.
